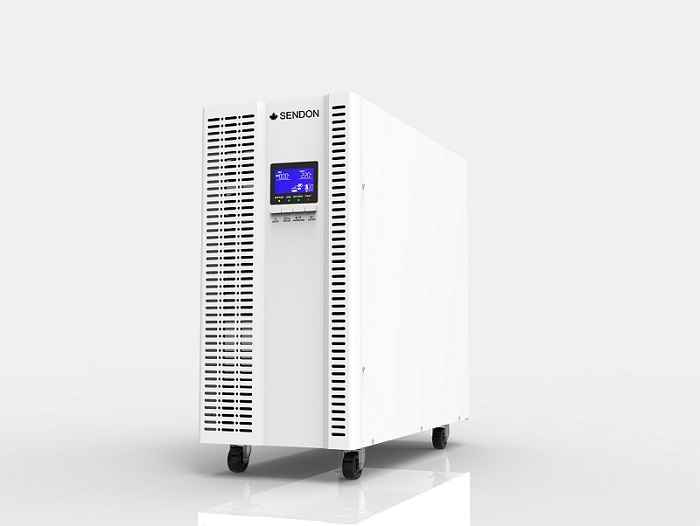

山頓UPS電源SE10KNTL高頻長機10KVA不間斷電源
發布時間：2022-10-28瀏覽次數：575
產品簡介：山頓SE10KNTL系列-高頻UPS電源，配置雙 DSP控制器，整流、逆變、充電、放電全部實現 DSP數字化控制，功率模塊獨立自主均流控制，無單點故障風險，是集當今電力電子尖端技術于一身的高端電源產品。創新的設計使得此系列產品擁有無與倫比的可靠性與高性能。極高的輸入功率因數和極低的輸入電流畸變率保證了產品的綠色與環保性，極高的整機效率保證了產品的節能性。
應用領域：
廣泛應用于網絡管理中心、銀行證券、稅務、通信、郵政、廣電、公安、交通、電力、醫療、工業控制、國防等重要數據領域
產品介紹：
功率范圍：10KVA
工作方式：三進單出在線式
性能特點
1. 三進單出純在線雙變換式產品，支持380/400/415V,50/60Hz電網體系，提供最佳的供電質量與負載保護，可接單相輸入。
2. 超強的負載適應性，超強的過載與短路能力。
3. 超寬輸入電壓與頻率范圍，適應惡劣電網環境，適應各種燃油發電機接入。
4. 輸入功率因數高達0.99，輸入諧波電流小于3%，整機效率大于94.5%，綠色環保，高效節能。
5. DSP 全數字化控制，實現了整流、逆變、充電、放電各個功率變換環節全部數字化控制。
6. 數字化環流控制技術，并機可靠性極高。
7. 智能化電池管理方案，延長電池使用壽命。
8. 系統采用模塊化設計，性能穩定可靠。
9. 系統內所有風扇均采取冗余設計，極大地提高了系統的可靠性。
10. 面板配置EPO緊急關機按鍵。
11. 超長的平均無故障時間(>200,000h), 超低的平均檢修時間(<0.5h)。
12. 豐富的選件：防塵網、SNMP網絡通信卡、防雷模塊、電池溫度補償器、手機短信報警器。
13. 電路板均采用三防工藝。
技術參數表
應用領域：
廣泛應用于網絡管理中心、銀行證券、稅務、通信、郵政、廣電、公安、交通、電力、醫療、工業控制、國防等重要數據領域
產品介紹：
功率范圍：10KVA
工作方式：三進單出在線式
性能特點
1. 三進單出純在線雙變換式產品，支持380/400/415V,50/60Hz電網體系，提供最佳的供電質量與負載保護，可接單相輸入。
2. 超強的負載適應性，超強的過載與短路能力。
3. 超寬輸入電壓與頻率范圍，適應惡劣電網環境，適應各種燃油發電機接入。
4. 輸入功率因數高達0.99，輸入諧波電流小于3%，整機效率大于94.5%，綠色環保，高效節能。
5. DSP 全數字化控制，實現了整流、逆變、充電、放電各個功率變換環節全部數字化控制。
6. 數字化環流控制技術，并機可靠性極高。
7. 智能化電池管理方案，延長電池使用壽命。
8. 系統采用模塊化設計，性能穩定可靠。
9. 系統內所有風扇均采取冗余設計，極大地提高了系統的可靠性。
10. 面板配置EPO緊急關機按鍵。
11. 超長的平均無故障時間(>200,000h), 超低的平均檢修時間(<0.5h)。
12. 豐富的選件：防塵網、SNMP網絡通信卡、防雷模塊、電池溫度補償器、手機短信報警器。
13. 電路板均采用三防工藝。
技術參數表
| Model | SE10KNTB | SE10KNTL | SE15KNTB | SE15KNTL | SE20KNTB | SE20KNTL | ||||
| 額定功率 | VA/W | 10kVA/9kW | 15kVA/13.5kW | 20kVA/18kW | ||||||
| 機器架構 | 雙轉換在線式UPS | |||||||||
| 輸入輸出相數 | 三相輸入/ 單相輸出 | |||||||||
| 輸入 | 輸入線數 | 三相四線（L1,L2,L3,N)+保護地 | ||||||||
| 輸入電壓范圍 | 零火相電壓: 85~300VAC / 線電壓: 148~520VAC | |||||||||
| 輸入頻率范圍 | 40Hz-70Hz | |||||||||
| 輸入功率因素 | ≥0.9 | |||||||||
| 輸出 | 輸出線數 | 單相兩線（L,N)+保護地 | ||||||||
| 額定電壓 | 208/220/230/240VAC | |||||||||
| 輸出電壓精度 | ±1% | |||||||||
| 輸出頻率 | 50/60±4Hz(鎖相模式) 50/60Hz±0.1%(定頻模式) | |||||||||
| 輸出波形 | 純正弦波 | |||||||||
| 輸出失真度 (THDV%) | <2%(線性負載) | |||||||||
| <5%(非線性負載) | ||||||||||
| 過載能力 | 1min@105%~125%額定負載 30S@125%~150%額定負載 0.5S@>150%額定負載 | |||||||||
| 效率 | 市電模式 | 94.5% | ||||||||
| 電池模式 | ||||||||||
| 電池 及 充電器 | 電池電壓/數量 | 192VDC 16節 (內部) | 192/240VDC 16/20節 (外部) | 192VDC 32節 (內部) | 192/240VDC 16/20節 (外部) | 192VDC 32節 (內部) | 192/240VDC 16/20節 (外部) | |||
| 電池容量 | 12V/7AH | 外部電池決定 外部電池決定 | 12V/7AH | 外部電池決定 外部電池決定 | 12V/7AH | 外部電池決定外部電池決定 | ||||
| 后備時間 | >6分鐘 @半載 | >10分鐘 @半載 | >6分鐘 @半載 | |||||||
| 充電電流 | 標機(電池內置）:1A 長效機(電池外置）:4A | |||||||||
| 人機界面 | LCD 顯示屏 | 顯示輸入輸出電壓電壓，頻率，負載百分比，工作模式，機器狀態 | ||||||||
| 通訊接口 | 標配RS232 | |||||||||
| 擴展位 | 可選配SNMP, USB, MODBUS | |||||||||
| 環境參數 | 工作溫度范圍 | -20~45oC | ||||||||
| 工作濕度范圍 | 0-98%（不結露） | |||||||||
| 噪聲 | <55dB @ 1 meters | |||||||||
| 物理外觀 | 尺寸 | 塔式: 238（寬）x528（高）x540（深） | ||||||||
